極軸微糖雲台アップデート

本当は、極軸微動雲台。　まぁ、微糖位がちょうど良いかと

数年前に自分で設計したものですが、いろいろ設計技術的にも細々修正したいところがあり、また、最近作っていただける方もいらっしゃったので、データを改めることにしました。

データはPrintableからダウンロードしてください。

[更新日：2025年7月19日］

1. M8以外のネジ・ボルトをM5に統一しました。(Side1_v4、Side2_v4、AZ_Top_v4）
2. 高度・方位調整部を強化しました。より強力になりました。 (Side1_v4, AZ_Top_v4)

[更新日：2025年7月16日］

1. センターユニットを少し変更しました。M8-35mm幅のクランプとM6-40mm幅のクランプの両方を取り付けられるようにしました。
2. AZトップ固定用のバナナ型の穴の幅がφ4.8mmでした。直径5.2mmに修正した。
3. AZ_Bottomのアルカプレートの幅が0.5mm大きかったので、1mm小さくした。
4. 固定・調整用のツマミはAmazonでも購入できます。

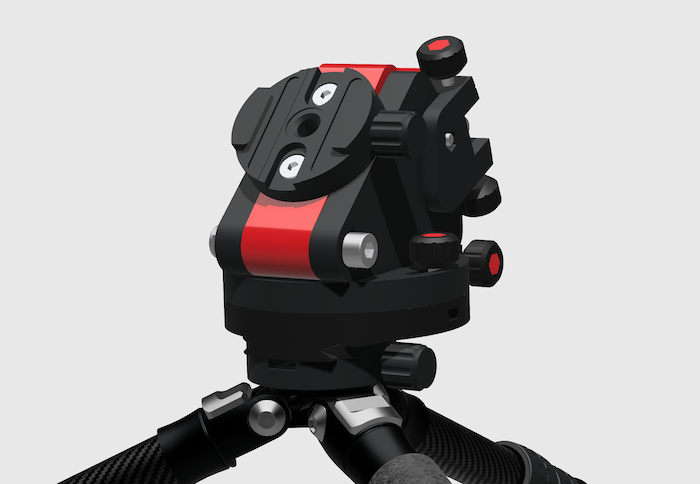

これは極軸合わせ用の雲台です。
アルカスイスクランプを使って三脚に取り付けるように設計されています。

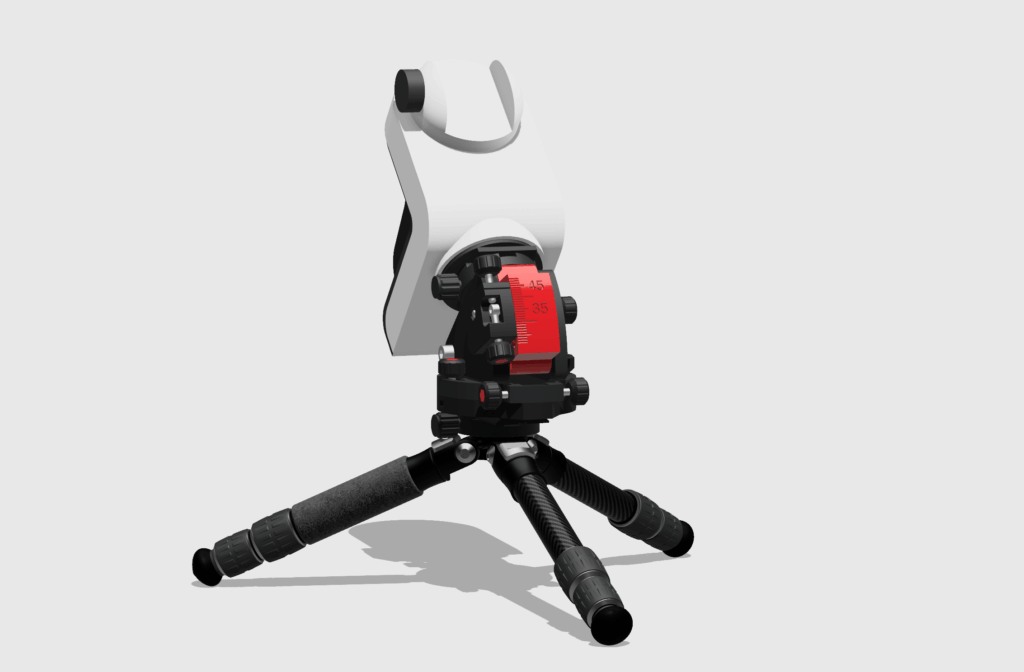

軽量なポータブル赤道儀専用です。重量のあるユニットには取り付けないでください。
調整角度は下記となります。

【調整範囲】

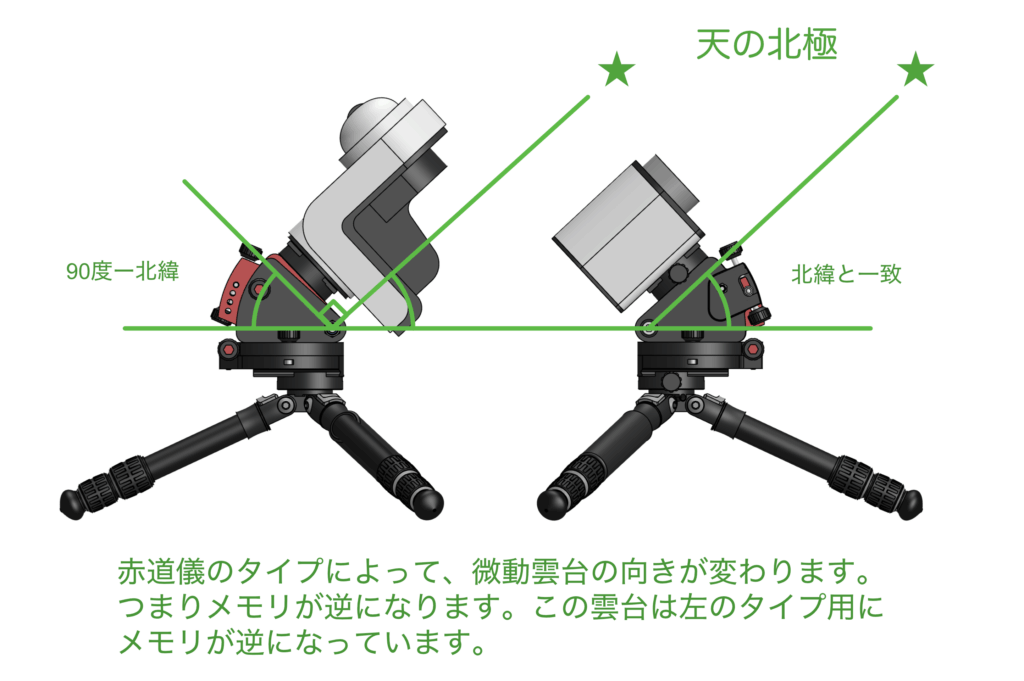

AZ-GTi、SeeStarタイプ：北緯25度から48度
ポラリエU、スカイメモタイプ：北緯42度から65度

[BOM］

ベアリング6802 15mm×24mm×5mm×1

M8 60mm 六角穴付きネジ×1
M8 ナイロンナット×1

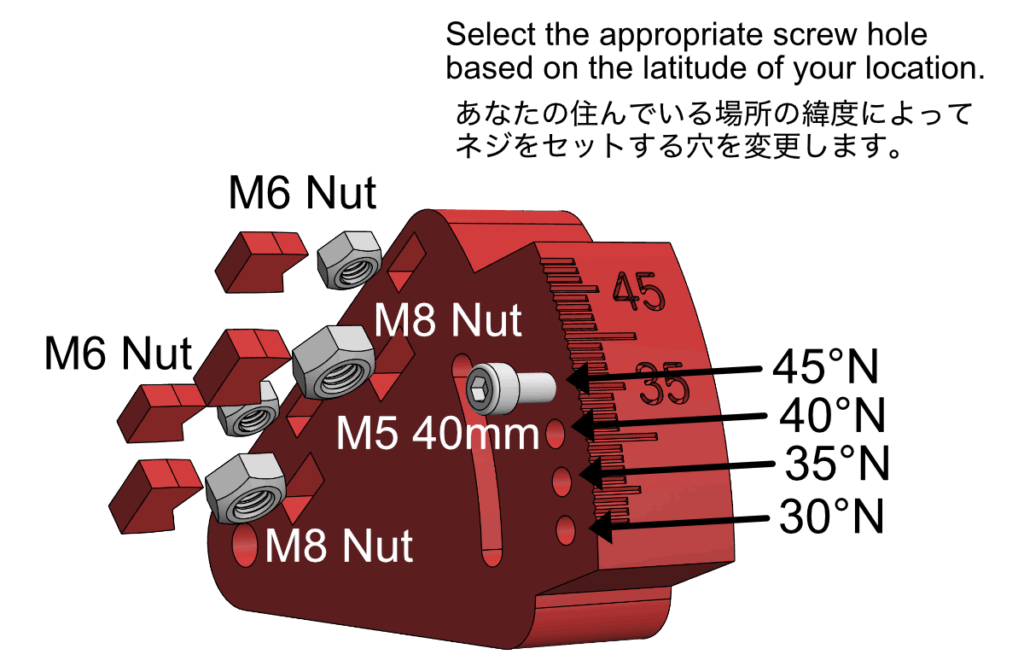

M8ナット×2/アリガタクランプ固定用
M6ナット×2/アルカクランプ固定用

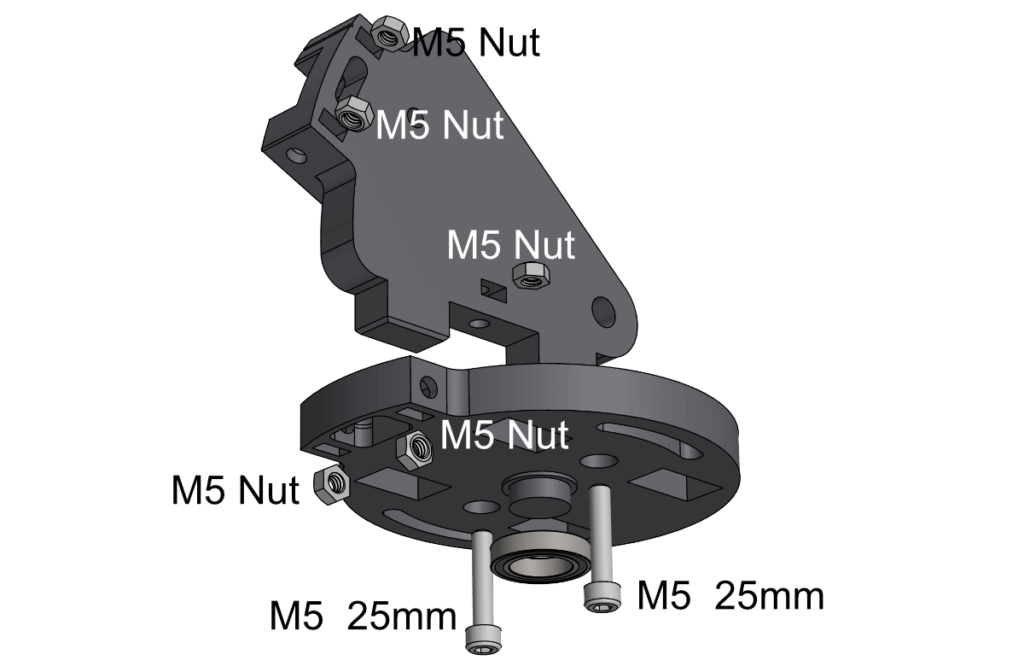

M5 ボルト 60mm または 65mm x 1
M5 六角穴付ねじ 40mm x 1
M5 六角穴付ねじ 25mm x 2
M5 六角穴付ねじ 15mm x 1
M5 ナット x 9

M3 六角穴付ねじ 4mm または 6mm×2 /オプション（脱落防止）

---

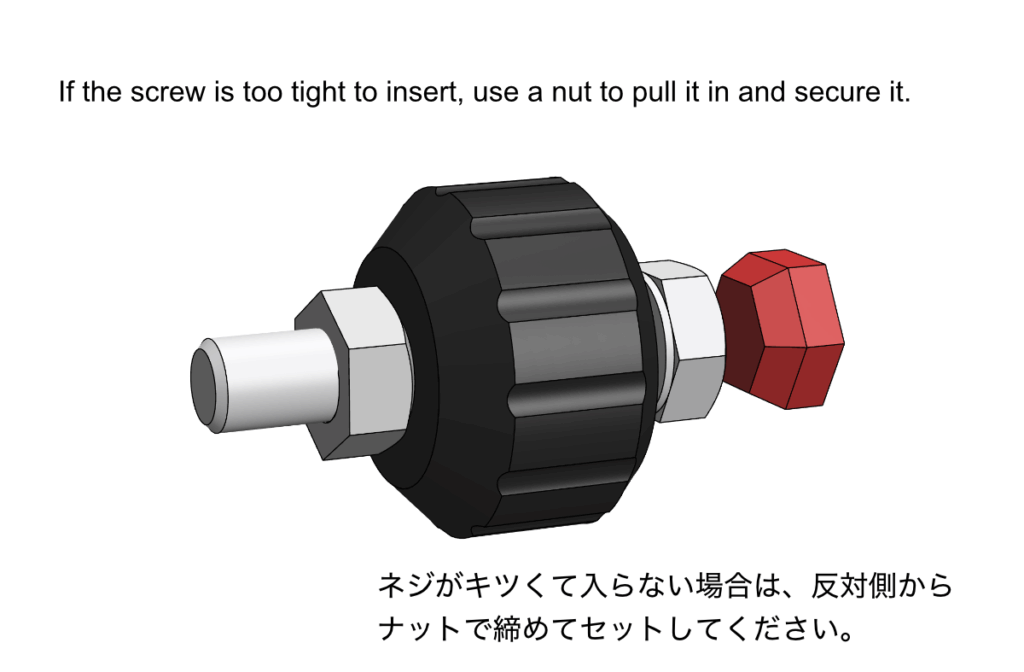

M5 ボルト 25mm x 6 //Adjustment Knob and Fix Knob
または以下を購入；https://amzn.to/4eTM59J

---
